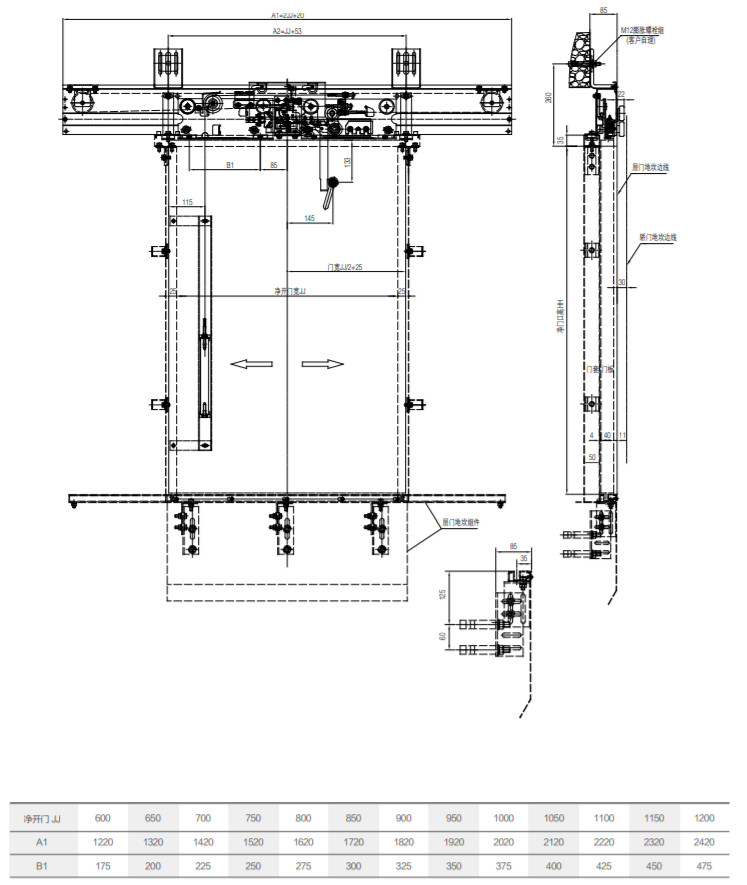

Uređaj za vrata podrumskog prostora s dvostrukim krilima i središnjim otvaranjem THY-LD-B
1. Metoda otključavanja je otključavanje panela vrata i prolazak testa udara klatnom od 45 kg.
2. Vrata se prisilno zatvaraju teškim čekićem, a teški čekić i vodilica se postavljaju na unutrašnju stranu vrata poda.
3. Brava na vratima je prošla test Nacionalnog centra za inspekciju liftova i dobila CE i CU-TR certifikate.
4. Primjenjivi napon brave na vratima: ≤ AC230V, ≤ DC110V.

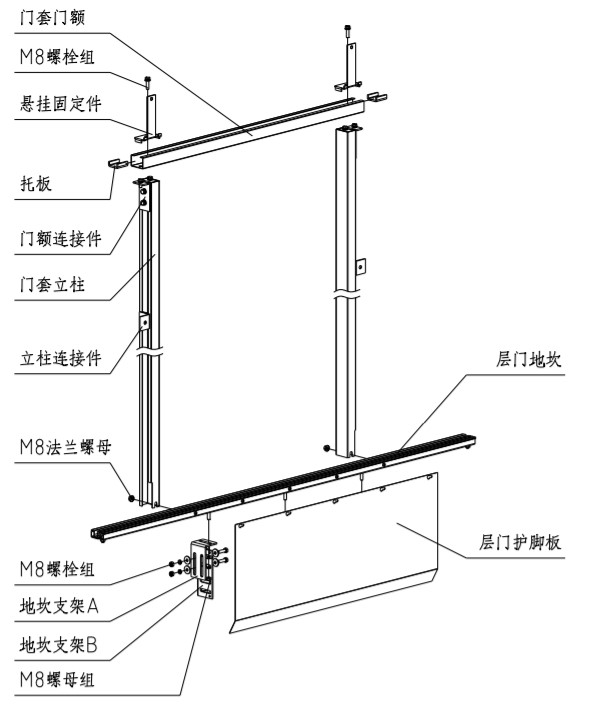

1. Ugradnja praga i poklopca vrata
1.1. Odredite ulazni i izlazni položaj praga prema veličini okna za dizalicu; podesite središte praga da bude isto kao i središte ulaza i izlaza i označite središte praga; podesite nivo praga da bude manji od 1/1000; Površina spriječi ulazak vode u okno za dizalicu.
1.2. Sastavite stup poklopca vrata i vrata poklopca vrata pomoću spojnih dijelova i postavite dijelove za vješanje; postavite vrata na prag, podesite vertikalnost stupa poklopca vrata da bude manja od 1/1000; središte poklopca vrata mora biti poravnato sa središtem ulaznog i izlaznog praga; veličina donje čelne ravni poklopca vrata i gornje ravni praga predstavlja neto visinu vrata. Nakon što je podešavanje završeno, blokirajte prirubnicom M8. Nakon podešavanja veličine, pričvrstite konektor stupa na zid.
1.3. Pričvrstite zaštitu za nožne dijelove vrata na prag.

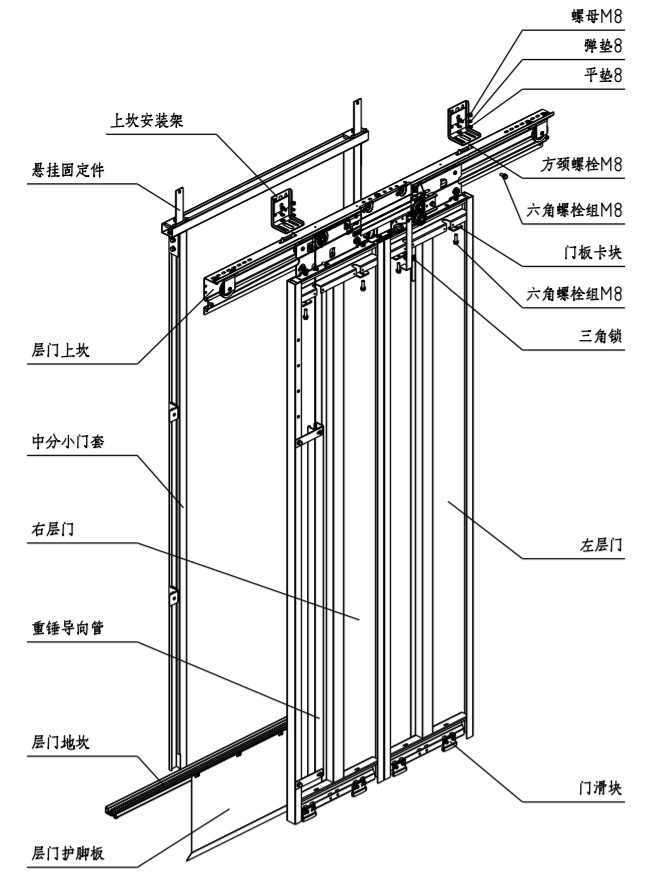

2. Ugradnja uređaja za vrata na sletištu

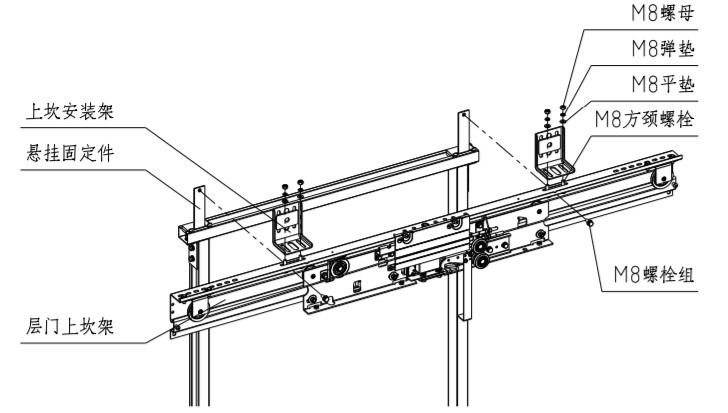

2.1. Poravnajte gornji okvir praga vrata voznog prostora s izbočinom na donjem kraju dijela za pričvršćivanje ovjesa i pričvrstite gornji okvir praga i dio za pričvršćivanje ovjesa vrata voznog prostora pomoću grupe vijaka M8*20.
2.2. Pričvrstite okvir za montažu gornjeg praga na zid okna dizalice pomoću ekspanzionih vijaka ili vijaka za probijanje kroz zid. Okvir za montažu gornjeg praga i gornji prag vrata voznog prostora povezani su vijcima sa četvrtastim navojem M8.
2.3. Podesite gornji prag vrata za odmor lijevo i desno kako biste poravnali sredinu vrata i sredinu ulaza i izlaza.
2.4. Podesite vertikalnost poda uređaja vrata voznog prostora. Podesite vertikalnost poda uređaja vrata voznog prostora na ±0,5 mm postavljanjem vertikalne linije ili uzimanjem praga vrata kabine kao reference.
2.5 Nakon pregleda glavnih parametara ugradnje okvira praga na vratima sljedećih spratova, zategnite sve vijke za ugradnju:

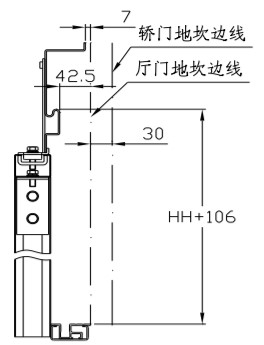

Visina gornjeg okvira praga vrata voznog prostora: udaljenost između gornje površine vodilice gornjeg okvira praga vrata voznog prostora i praga vrata voznog prostora je HH+106 mm;
Sredina gornjeg okvira praga vrata voznog prostora: odstupanje između središta gornjeg okvira praga vrata voznog prostora i središta ulaza i izlaza je ±1 mm;
Udaljenost između gornje vodilice praga vrata voznog prostora i praga vrata automobila: udaljenost između gornje vodilice praga vrata voznog prostora i praga vrata voznog prostora je 42,5 mm, a udaljenost od praga vrata automobila je 72,5 mm.
Visina gornjeg okvira praga vrata voznog prostora: udaljenost između gornje površine vodilice gornjeg okvira praga vrata voznog prostora i praga vrata voznog prostora je HH+106 mm;
Sredina gornjeg okvira praga vrata voznog prostora: odstupanje između središta gornjeg okvira praga vrata voznog prostora i središta ulaza i izlaza je ±1 mm;
Udaljenost između gornje vodilice praga vrata voznog prostora i praga vrata automobila: udaljenost između gornje vodilice praga vrata voznog prostora i praga vrata voznog prostora je 42,5 mm, a udaljenost od praga vrata automobila je 72,5 mm.
