Sinhrona vučna mašina bez zupčanika sa permanentnim magnetima THY-TM-K200

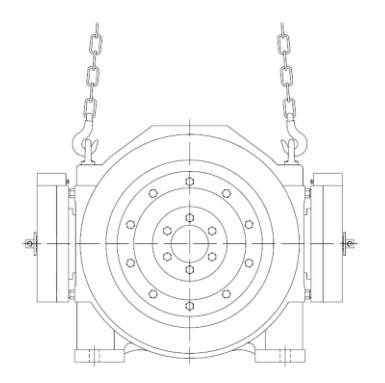

Dijagram podizanja
| Napon | 380V |
| Užad | 2:1/4:1 |
| Kočnica | DC110V 2×1.3A |
| Težina | 350 kg |
| Maks. statičko opterećenje | 4000 kg |
1. Brza dostava
2. Transakcija je samo početak, usluga nikad ne završava
3. Tip: Vučna mašina THY-TM-K200
4. Možemo obezbijediti sinhrone i asinhrone vučne mašine TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG i drugih marki.
5. Povjerenje je sreća! Nikada neću iznevjeriti tvoje povjerenje!
Dizajn i proizvodnja THY-TM-K200 sinhrone vučne mašine za liftove bez zupčanika sa permanentnim magnetima u skladu su sa "GB7588-2003-Sigurnosni kod za proizvodnju i ugradnju liftova", "EN81-1: 1998-Sigurnosna pravila za konstrukciju i ugradnju liftova", "GB/ Relevantni propisi u T24478-2009-Vučna mašina za liftove". Vučna mašina se sastoji od sinhronog motora sa permanentnim magnetom, vučnog točka i kočionog sistema. Koristeći visokoperformansne materijale sa permanentnim magnetima i posebnu strukturu motora, ima karakteristike male brzine i velikog obrtnog momenta. Serija K ima strukturu vanjskog rotora, a kočioni sistem je blok kočiona struktura. Vučni točak i kočioni točak su koaksijalno fiksno povezani i direktno instalirani na kraju produžetka vratila motora. Kočnica je opremljena mikro prekidačem za praćenje stanja kočenja. Kada se kočnica otvori, normalno otvoreni kontakt mikro prekidača se zatvara. Pogodan je za liftove sa mašinskom prostorijom i liftove bez mašinske prostorije. Vučni odnos je 2:1 i 4:1, nazivno opterećenje je 630KG~1150KG, nazivna brzina je 0,5~2,5m/s, a prečnik vučne koturnice može biti 400mm i 450mm. Svaka vučna mašina prolazi strogu kontrolu kvaliteta prije nego što napusti fabriku kako bi se osigurala kvaliteta i performanse proizvoda.
1.Instalacija vučne mašine
• Prije instaliranja vučne mašine, morate osigurati čvrstoću instalacijskog okvira i temelja.
• Prilikom podizanja vučne mašine, molimo koristite prsten za podizanje ili otvor na kućištu vučne mašine.
• Prilikom podizanja, pazite da podižete vertikalno, a ugao između dvije kuke mora biti manji od 90°.
• Ravnina ugradnje vučne mašine mora biti ravna, a moraju postojati i odgovarajuće mjere za smanjenje vibracija.
• Čelično uže visi i odgovarajuće opterećenje treba vertikalno prolaziti kroz središnju ravan vučne koturače.
• Osigurajte da je površina okvira na kojem je instalirana vučna mašina ravna i da je maksimalno dozvoljeno odstupanje 0,1 mm.
• Ručni točak mašinske prostorije nalazi se u donjem lijevom uglu zadnje strane glavne jedinice. Molimo obratite pažnju na interferenciju okvira.
• Veličina vijaka za pričvršćivanje vučne mašine je opremljena rupama za stopala, a koriste se vijci čvrstoće 8.8.
• Obično je vučna mašina opremljena šipkom protiv preskakanja i zaštitnim poklopcem, molimo vas da ga resetujete nakon postavljanja čelične sajle.
2.Otklanjanje grešaka u vučnoj mašini
• Puštanje u rad vučne mašine moraju izvršiti profesionalni i obučeni tehničari.
• Vučna mašina može vibrirati tokom otklanjanja grešaka. Molimo Vas da prije otklanjanja grešaka sigurno popravite vučnu mašinu.
• Da bi vučna mašina radila nesmetano, podesite pretvarač prema podacima na natpisnoj pločici i izvršite samoučenje.
• Ako se koristi funkcija samoučenja, čelično uže mora biti odvojeno, a kočnica pod naponom i mora normalno raditi.
• Početno stanje enkodera se samouči najmanje tri puta, a odstupanje vrijednosti ugla samoučenja treba biti unutar 5 stepeni.
3.Vučna mašina u radu
• Molimo vas da prvo izvršite rotaciju naprijed i nazad pri maloj brzini (brzina inspekcije) kako biste potvrdili da li sistem radi normalno.
• Molimo Vas da radite promjenjivom brzinom određeni vremenski period, prateći pritom da li je radna struja u razumnom rasponu.
• Prilikom rada nominalnom brzinom lifta, podešavanje udobnosti kabine može se podesiti prema odgovarajućim parametrima pretvarača.
