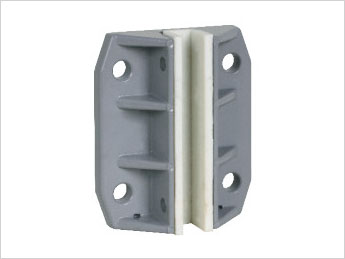

Klizne vodilice za putničke liftove THY-GS-310G
Nazivna brzina: ≤1,75 m/s
Uskladite se s vodilicom: 10, 16,4

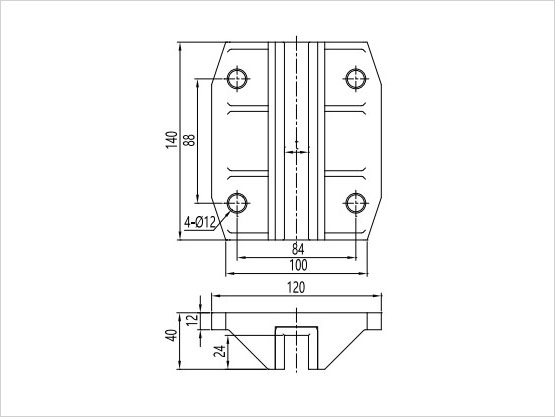

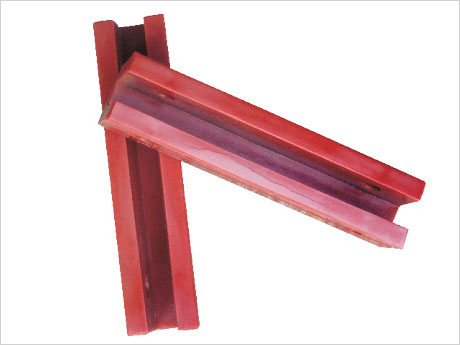

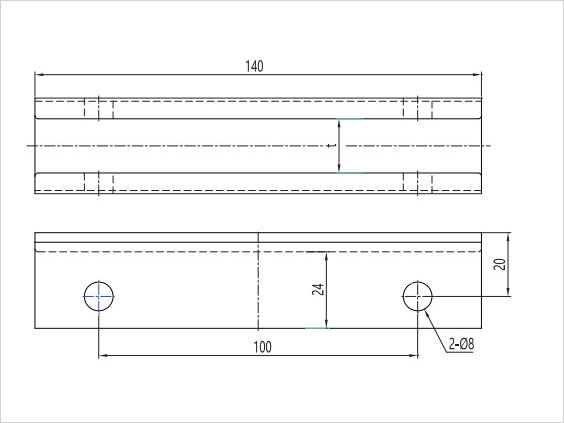

Vodilica THY-GS-310G je vodeći uređaj koji može kliziti direktno između vodilice lifta i kabine ili protivtega. Može stabilizirati kabinu ili protivteg na vodilici tako da se može kliziti samo gore-dolje kako bi se spriječilo da se kabina ili protivteg iskrive ili njihaju tokom rada. Na gornji dio vodilice može se postaviti uljna posuda kako bi se smanjilo trenje između obloge papuče i vodilice. Kada se koriste vodilice, jedna lifta je opremljena s 8 dijelova, a protivteg kabine je s po 4 dijela, i postavljeni su na gornji i donji dio kabine ili protivtega. Vodilica se sastoji od obloge papuče, podnožja i tijela papuče. Sjedalo papuče je opremljeno donjim ojačavajućim rebrima kako bi se osigurala čvrstoća upotrebe. Općenito se primjenjuje na liftove s brzinom lifta ≤ 1,75 m/s. Odgovarajuća širina šine je 10 mm i 16 mm. Fiksna klizna vodilica se općenito treba koristiti s uljnom posudom i postavlja se na okvir protivtega.
1. Nakon što su gornja i donja vodeća papučica postavljene na svoje mjesto, trebale bi biti na istoj vertikalnoj liniji bez iskrivljenja ili uvijanja. Osigurajte da su gornja i donja vodeća papučica u liniji u središtu sigurnosne čeljusti.
2. Nakon što je vodilica postavljena, lijevi i desni razmak između vodilice i obloge vodilice trebao bi biti jednak 0,5~2 mm, a razmak između obloge vodilice i gornje površine vodilice trebao bi biti 0,5~2 mm.
